Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก

ผลิตภัณฑ์ - คลัตช์
  • เน้น

    เครื่องพิมพ์ครบคลื่น

    ,

    เครื่องเบรคคลาชไฟฟ้าแม่เหล็กขนาดเล็ก AM Series

    ,

    เครื่องเบรคคลาชไฟฟ้าแม่เหล็กขนาดเล็ก

  • เพาเวอร์โมเดล
    OTPF/H25
  • วิธีการแก้ไข
    คลื่นเต็มเฟสเดียว
  • ความถี่
    50เฮิร์ต
  • แรงดันไฟฟ้าขาเข้า AC
    100V/200V
  • เอาต์พุต DC
    24v
  • การกระจายความร้อน
    แข็งแกร่ง
  • ความทนทาน
    ดี
  • ความไว
    สูง
  • สถานที่กำเนิด
    ญี่ปุ่น
  • หมายเลขรุ่น
    AMC/AMP/AMB/AMU-C
  • จำนวนสั่งซื้อขั้นต่ำ
    การเจรจา
  • ราคา
    Negotiate
  • รายละเอียดการบรรจุ
    บรรจุภัณฑ์แบบกำหนดเอง

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก

  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
  • Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake
รับราคา ติดต่อตอนนี้

รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ

คําอธิบายสินค้า:

เครื่องจับ/เบรคไฟฟ้าแม่เหล็กขนาดเล็กสาย AM ได้ถูกออกแบบมาโดยเฉพาะเพื่อการออกแบบที่คอมแพคต์และเบาผลิตภัณฑ์ชุดนี้ทํางานได้ดีในหลายกรณีการใช้งาน เนื่องจากการลดขนาด, น้ําหนักเบาและปริมาตรการออกแรงป้อนแรงสูงทิศทางการติดตั้งเป็นอิสระและง่ายที่จะติดตั้งและยางแม่เหล็กได้รับการสนับสนุนโดยหลอด,ทําให้กระบวนการติดตั้งง่ายและรวดเร็ว.

ปริมาตรเทคนิค:

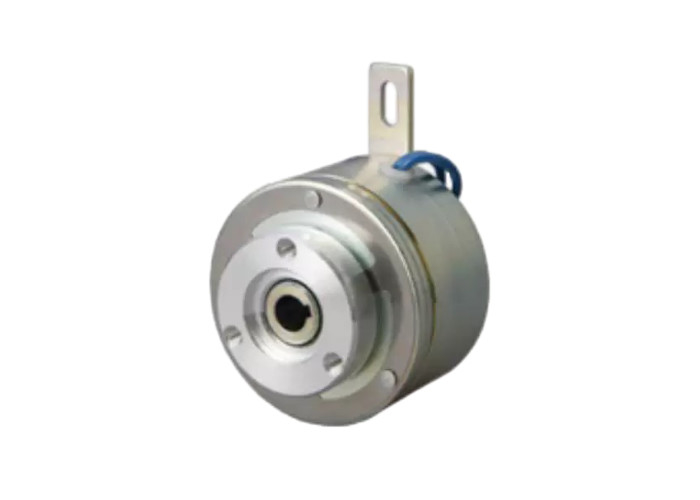

เครื่องจับไฟฟ้าขนาดเล็ก AMC [ประเภทหมุน]

ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 80

ทอร์ค: 0.25 - 8 N·m

รุ่น AMC 2.5 5 10 20 40 80
ทอมปอร์คการขัดแย้งสแตติก [N·m] 0.25 0.5 1 2 4 8
อินเนอร์เซีย J × 10- 4[kg·m2] ด้านหมุน 0.048 0.075 0.145 0.290 0.715 1.26
ด้านเครื่องป้อม 0.040 0.060 0.128 0.260 0.618 1.22
ช่องเปิด dH7 6 6 8 10 12 15
คีย์เวย์ bE9×t+01 2x69 2x69 2.5×89 4x115 4x135 5×17
ทิศทางรอบ A 35 40 46 51 61 70
B 26.5 26.5 35 44 49 54
C 22 22 30 38 42 46
DH8 15 15 22 26 28 32
E M3 M3 M3 M4 M4 M4
F 28.5 28.5 36 38 41.5 41.5
G 6.5 6.5 7 7 8.5 8.5
H 8 8 10 10 12 12
J 3.2 3.2 4.2 4.2 5.2 5.2
K 7.5 7.5 9.5 9.5 11.2 11.2
ทิศทางแกน L 32.6 32.6 40.9 45.1 52 54
M 19 19 22.3 24.5 31 31
N 2 2 2.5 3 3 3
P 10 10 14 16 16 18
Q 1.6 1.6 2.1 1.6 2 2
R 22.4 22.4 28.1 30.6 35 36
S 0.2 0.2 0.25 0.25 0.3 0.3
T 7.3 7.3 9.8 9.45 12.2 12.1
ยู 1.6 1.6 1.6 1.6 2 2
เหมาะสําหรับอาร์มาร์ทช์ฮับเบอร์ 696ZZ 696ZZ 608ZZ 6000ZZ 6001ZZ 6002ZZ
น้ําหนัก [g] 140 185 300 410 725 1050

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก 0

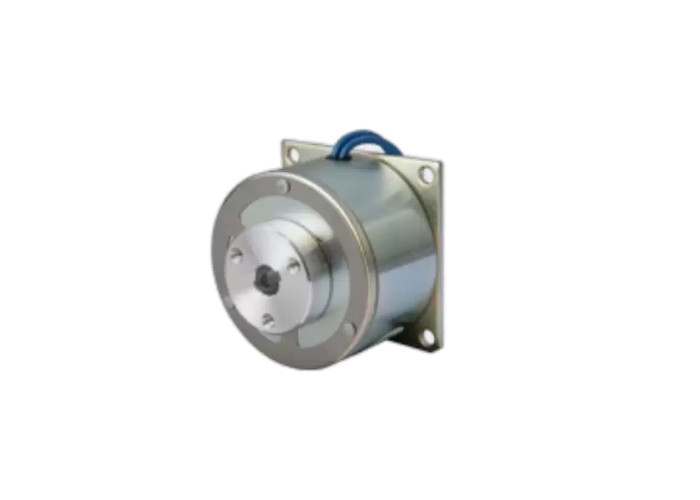

เครื่องเบรก AMB ไมโครไฟฟ้าแม่เหล็ก

ประเภทที่ 25, ประเภทที่ 5, ประเภทที่ 10, ประเภทที่ 20, ประเภทที่ 40, ประเภทที่ 80

ทอร์ค: 0.25 - 8 N·m

รุ่น AMB 2.5 5 10 20 40 80
ทอมปอร์คการขัดแย้งสแตติก [N·m] 0.25 0.5 1 2 4 8
อินเนอร์เซีย J × 10- 4[kg·m2] 0.035 0.055 0.103 0.193 0.495 1.05
ช่องเปิด dH8 6 6 8 10 12 15
คีย์เวย์ bE9×t+01 2x69 2x69 2.5×89 4x115 4x135 5×17
ทิศทางรอบ A 35 40 46 51 61 70
B 22 22 26 31 36 40
C 42 48 56 63 74 84
DH7 15 15 22 26 28 32
E M3 M3 M4 M4 M5 M5
F 35 40.2 46.2 53 61 70.2
H 3.3 3.3 4.5 4.5 5.3 5.3
J 15.7 15.7 23 27.2 29.4 33.7
ทิศทางแกน L 31 31 39.8 44.3 50.5 53.5
M 3.5 3.5 3.5 4.2 4.2 4.2
N 1.15 1.15 1.15 1.35 1.35 1.35
Q 1.4 1.4 1.4 1.4 1.9 1.9
R 21.8 21.8 27.55 30.05 34.5 35.5
S 0.15 ~ 0.25 0.15 ~ 0.25 0.2~03 0.2~03 0.25 ~ 035 0.25 ~ 035
T 9 9 12 14 15.7 17.7
ยู 3 3 4 5 5 5
น้ําหนัก [g] 125 170 255 370 600 850

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก 1

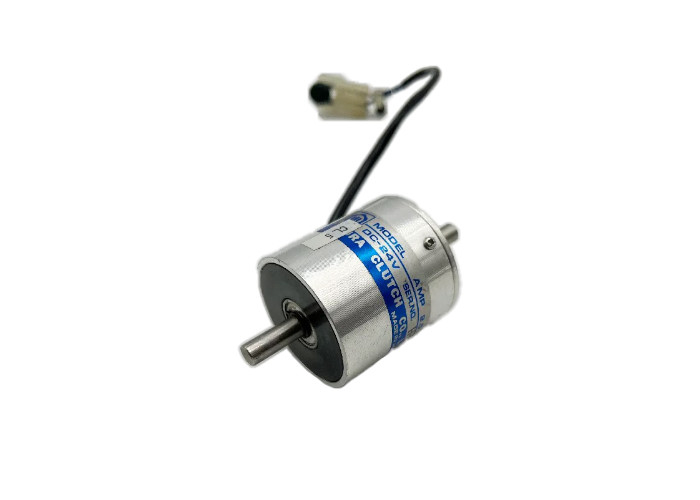

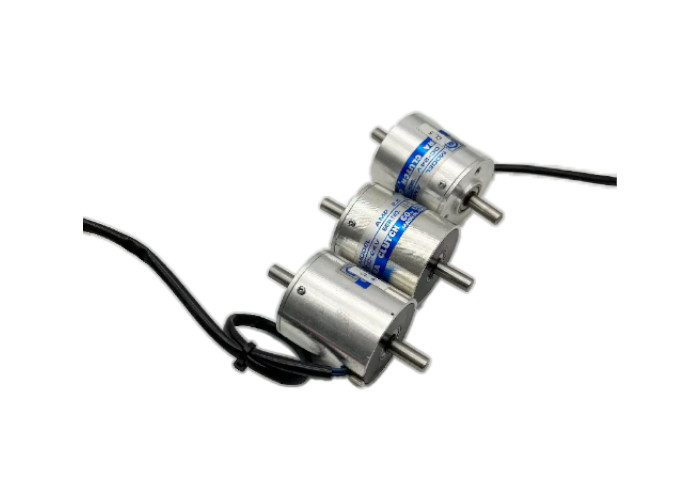

อุปกรณ์คลาจ AMP ไมโครไฟฟ้าแม่เหล็ก

ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20

ทอร์ค: 0.25 - 2 N·m

รุ่น AMP 2.5 5 10 20
ทอมปอร์คการขัดแย้งสแตติก [N·m] 0.25 0.5 1 2
อินเนอร์เซีย J × 10- 4[kg·m2] ด้านหมุน 0.053 0.110 0.203 0.413
ด้านเครื่องป้อม 0.033 0.055 0.090 0.185
กว้างของแกน dH7 6 6 8 10
ทิศทางรอบ A 38.5 44.5 51.5 56.5
Bh8 18 18 26 32
C 28 30 40 43
D M4 M4 M4 M5
E 6 6 6 8
ทิศทางแกน L 74 76 95 109
M 40 42 52 60
N 16 16 20 23
P 2 2 3 3
น้ําหนัก[g] 200 280 465 650

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก 2

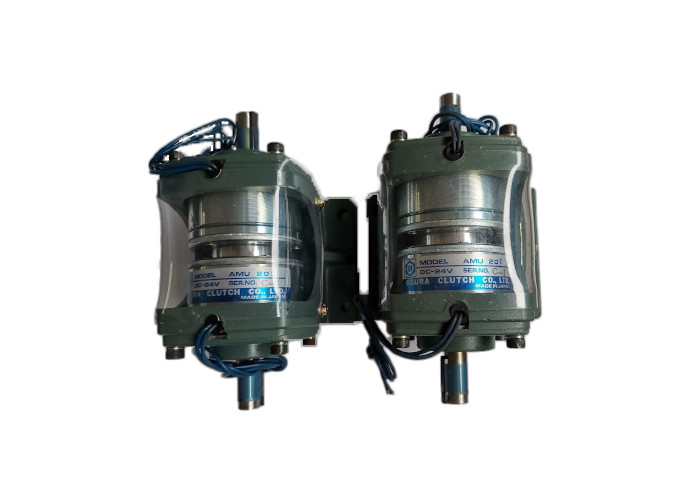

AMU-C เครื่องจับ/เบรกไฟฟ้าแม่เหล็กขนาดเล็ก [พร้อมปกป้อง]

ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 80

ทอร์ค: 0.25 - 8 N·m

รุ่น AMU 2.5C 5C 10C 20C 40C 80C
ทอมปอร์คการขัดแย้งสแตติก [N·m] 0.25 0.5 1 2 4 8
อินเนอร์เซีย J × 10- 4[kg·m2] ด้านหมุน 0.050 0.068 0.148 0.290 0.718 1.30
ด้านเครื่องป้อม 0.063 0.113 0.208 0.390 1.04 2.19
กว้างของแกน dH7 6 6 8 10 12 15
คีย์เวย์ bh8×t- 015 2x69 2x69 2.5×89 4x115 4x135 5×17
ทิศทางรอบ A 54.5 61.5 69 77 93 105
B 66 72 84 90 106 120
C 56 62 70 78 90 100
D 31.5 35.5 40 45 56 63
E 6 7 9 10 11 12
F 5.5 5.5 6.5 6.5 8.5 8.5
ทิศทางแกน L 100 100 124 139 166 174
M 50 50 62 69 80 86
N 40 40 45 50 60 70
P 30 30 39.5 44.5 53 52
Q 9 9 11 12 13 14
R 16 16 20 23 30 30
T 14 14 18 20 20 25
น้ําหนัก[g] 400 545 890 1500 2080 2870



ตารางประสิทธิภาพ [ลักษณะการทํางาน]

ประเภท AM ประเภท 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 80

รุ่น ทอร์คการขัดแย้งสแตติก (N · m) สายโค้ล (20 °C) ระยะเวลาการดึงดูดแม่เหล็ก (ms) ระยะเวลาการเพิ่มทอร์ค (ms) ระยะเวลาการปลดปล่อยอุปกรณ์ติดตั้ง (ms)
ความดัน [DC-V] กระแสไฟฟ้า (A) ความต้านทาน (Ω) ความจุของพลังงาน (W) สัตถีเวลา (ms)
เอเอ็มซี 25 0.25 24 0.13 192 3 5 11 15 16
AMB25 4 10 15
AMC 5 0.5 0.17 144 4 8 12 17 20
AMB 5 7 13 20
AMC 10 1 0.25 96 6 11 18 27 25
AMB 10 10 17 25
AMC 20 2 0.26 94 6.1 13 20 35 25
AMB 20 11 21 26
AMC 40 4 0.38 64 9 26 35 55 45
AMB 40 19 32 40
AMC 80 8 0.48 50 11.5 33 39 60 48
AMB 80 24 37 52



ตารางผลงาน [ภาระงาน]

ประเภท AM ประเภท 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 80

รุ่น

AMC·AMB
AMP·AMU-C

 ความกว้างที่ปรับได้สูงสุด [mm] หน่วยงานการทํางานที่สามารถปรับได้สูงสุด [J] ความจุของงานสูงสุด [J] ความเร็วหมุนที่อนุญาต [r/min]
2.5 0.4 2.8 8.7 3600
5 0.45 4.5 1.4
10 0.55 7.5 2.3
20 0.6 1.2 3.8
40 0.7 1.8 5.8
80 0.7 2.7 8.5

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก 3

สถานการณ์ที่ใช้ได้:

ผลิตภัณฑ์ AM ซีรีย์ถูกใช้อย่างแพร่หลายในสถานการณ์ที่ต้องการการควบคุมที่แม่นยําและการเริ่มต้นและหยุดอย่างรวดเร็ว เนื่องจากความแม่นยําสูงของพวกเขา, การตอบสนองอย่างรวดเร็ว, และไม่มีการออกแบบความสะอาดกลับ. ตัวอย่างเช่นในสาขาอุปกรณ์อัตโนมัติ, หุ่นยนต์, เครื่องมือการแพทย์, เครื่องจักรเยื่อ, อุปกรณ์สํานักงาน, ฯลฯและการรับรองความแม่นยําตําแหน่งในการใช้งานเหล่านี้.

ฟังก์ชันของผลิตภัณฑ์

การกระทําความรู้สึกสูง:สามารถผลิตและปล่อยทอร์คได้อย่างรวดเร็ว และสามารถควบคุมการกระทําได้อย่างแม่นยํา

ไม่มีการปลดหลัง:การใช้โหมดการขับเคลื่อนแผ่นสปริง ไม่มีความสะอาดด้านหลังในทิศทางการหมุน และการหมุนเรียบร้อยและมีเสียงเสียงต่ํา

การระบายความร้อนอย่างแข็งแรงด้วยความสามารถในการระบายความร้อนที่ดีเยี่ยม มันทําให้การทํางานที่มั่นคงได้นานโดยไม่ส่งผลกระทบต่อผลงาน

ความทนทานที่ดีวัสดุที่มีคุณภาพสูงและการออกแบบกระบวนการ รับประกันอายุการใช้งานยาวนานของสินค้า

การติดตั้งง่าย:ทิศทางการติดตั้งเป็นอิสระ และยางคลาชถูกสนับสนุนด้วยเบียริง ทําให้กระบวนการติดตั้งง่ายและรวดเร็ว

เลือกแบบหลายแบบ:ให้รูปแบบหลายรูปแบบเพื่อตอบสนองความต้องการของทอร์คและการติดตั้งในกรณีการใช้งานที่แตกต่างกัน

การสนับสนุนและบริการ



  • การสนับสนุนลูกค้าตลอด 24 ชั่วโมง ตอบทุกคําถาม
  • คําแนะนําจากผู้เชี่ยวชาญเกี่ยวกับการเลือกสินค้าและการแก้ปัญหา
  • ข้อมูลสินค้ารายละเอียด และสื่อการฝึกอบรม
  • รับประกันและบริการซ่อมแซมเต็ม
  • การอัพเดทและปรับปรุงสินค้า

การบรรจุและการขนส่ง

เครื่องเบรคคลัดไฟฟ้าแม่เหล็กขนาดเล็ก AM ซีรี่ย์ถูกบรรจุและส่งในกล่องกระดาษที่ออกแบบเพื่อรักษาสินค้าปลอดภัยและปลอดภัยระหว่างการขนส่งกล่องมีตัวใส่ขนาดที่กําหนดเอง เพื่อใส่สินค้าได้อย่างมั่นคงภายในกล่อง, ผลิตภัณฑ์ถูกห่อในผนังกระโปรงและปูหมอกเพื่อให้มีการผูกและการป้องกันเพิ่มเติมใบบรรจุสินค้าและวัสดุการส่งเสริมการขาย.พัสดุจะส่งผ่านผู้ขนส่งที่น่าเชื่อถือ เช่น UPS หรือ FedEx ข้อมูลการติดตามจะถูกให้แก่ลูกค้าเพื่อติดตามความก้าวหน้าของพัสดุระยะเวลาในการจัดส่งจะแตกต่างกันขึ้นอยู่กับวิธีการส่งที่เลือกและจุดหมาย.

จากนั้นแพคเกจจะถูกส่งผ่านผู้ขนส่งที่น่าเชื่อถือ เช่น UPS หรือ FedEx ข้อมูลการติดตามจะถูกให้แก่ลูกค้าเพื่อติดตามความก้าวหน้าของแพคเกจระยะเวลาในการจัดส่งจะแตกต่างกันขึ้นอยู่กับวิธีการส่งที่เลือกและจุดหมาย.

เครื่องพิมพ์แบบปรับคลื่นเต็มระยะเดียว เครื่องจับ AM ซีรีส์ เครื่องจับไฟฟ้าขนาดเล็ก 4
