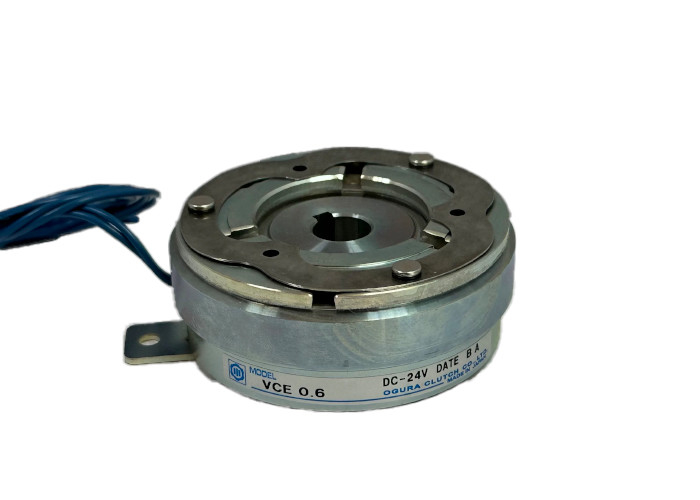

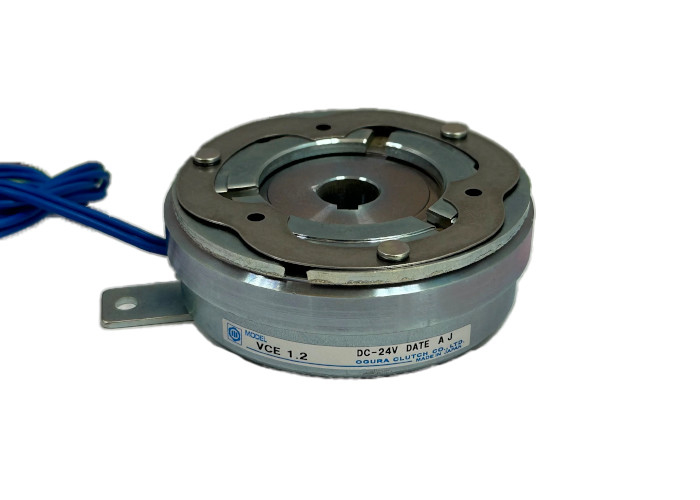

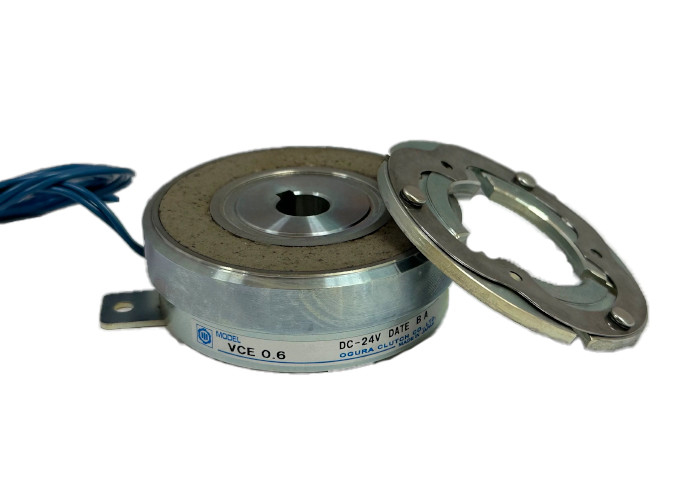

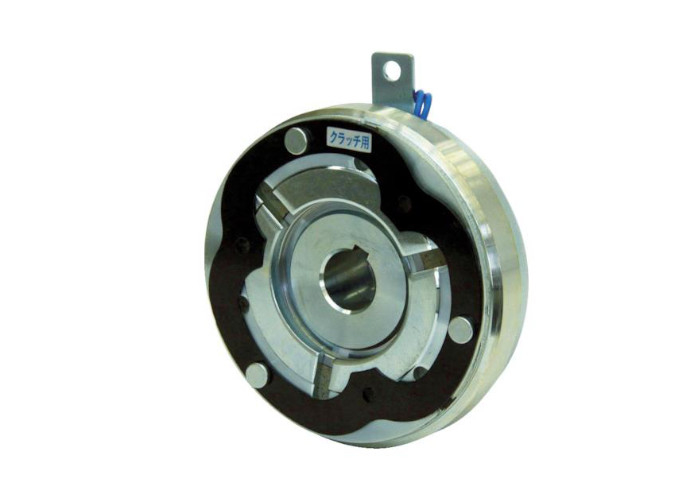

V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage

ซีรี่ย์ V เครื่องคลั๊จ/เบรคไฟฟ้าแม่เหล็กแบบแห้ง แบบเดียว พร้อมความกระชับไฟเข้าแบบ AC 100/200V

ผลิตภัณฑ์ - คลัตช์
  • เน้น

    เครื่องจับ/เบรคไฟฟ้าแม่เหล็กแบบแห้งแบบแผ่นเดียว เครื่องจับ/เบรคไฟฟ้าแม่เหล็กซีรีส์ V

    ,

    V Series Electromagnetic Clutch/Brake

  • เพาเวอร์โมเดล
    OTPF/H25/H45/H70
  • วิธีการแก้ไข
    คลื่นเต็มเฟสเดียว
  • ความถี่
    50/60Hz
  • แรงดันไฟฟ้าขาเข้า AC
    100/200V
  • เอาต์พุต DC
    24v
  • การกระจายความร้อน
    แข็งแกร่ง
  • ความทนทาน
    ดี
  • ความไว
    สูง
  • สถานที่กำเนิด
    ญี่ปุ่น
  • หมายเลขรุ่น
    วี ซีรีส์
  • จำนวนสั่งซื้อขั้นต่ำ
    การเจรจา
  • ราคา
    Negotiate
  • รายละเอียดการบรรจุ
    บรรจุภัณฑ์แบบกำหนดเอง

ซีรี่ย์ V เครื่องคลั๊จ/เบรคไฟฟ้าแม่เหล็กแบบแห้ง แบบเดียว พร้อมความกระชับไฟเข้าแบบ AC 100/200V

  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
  • V Series Dry Single Board Electromagnetic Clutch/Brake with 100/200V AC Input Voltage
รับราคา ติดต่อตอนนี้

รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ

คําอธิบายสินค้า:

ผลิตภัณฑ์ชุด Electromagnetic Clutch&Brake V เป็นชุดคลาช/เบรคไฟฟ้าแม่เหล็กแบบแห้งที่มีแผ่นเดียว ที่รวมความเบาแรง, ทอร์คสูง, การติดตั้งง่าย, ความรู้สึกสูงการทํางานที่ไม่เกิดเสียง, และความสามารถในการระบายความร้อนที่แข็งแกร่ง สินค้านี้ถูกใช้อย่างแพร่หลายในสาขาของอุตสาหกรรมอัตโนมัติ, ให้การควบคุมทอร์คที่แม่นยําและแก้ไขเบรกสําหรับอุปกรณ์กลต่างๆ,ขณะที่ตอบสนองความต้องการในการดําเนินงานที่มั่นคงในระยะยาว.

ปริมาตรเทคนิค:

VCE เครื่องจับไฟฟ้าแม่เหล็กแผ่นเดียวที่แห้ง

ประเภท 06ประเภทที่ 12ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20

ทอร์ค: 6 - 200 N·m

รุ่น VCE 0.6 1.2 2.5 5 10 20
ทอมปอร์คการขัดแย้งสแตติก [N·m] 6 12 25 50 100 200
อินเนอร์เซีย J × 10- 4[kg·m2] ปลายโรเตอร์ 0.9 2.6 8.1 24.1 58.0 182
จุดปลายของหมุน 0.5 1.5 4.8 14.3 45.0 136
กว้างขวางของเจาะ dH7 12 15 20 25 30 40
ด้านทางกุญแจ bJs9×t+015 4x138 5x173 6x228 8x283 8x333 12x433
ทิศทางรอบ A 70 90 113 142 178 225
C 35 45 53 66 83 107
E 41 56 65 78 100 125
F 5 6 6 6 10 10
G 14 16 16 16 24 24
H 4.5 5.5 6.5 6.5 8.5 8.5
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
ทิศทางแกน L 30 35.1 40.5 45.5 50.6 60.5
M 24 26.5 30 33.5 37.5 44
N 5.5 6.6 8.5 10 13.1 44
P 0.5 2 2 2 0 0
R 5.8 7 8.2 10.4 14 17.5
T 1.6 2 2 2 2.9 2.9
น้ําหนัก [kg] 0.53 0.99 1.9 3.2 5.8 10.8

ซีรี่ย์ V เครื่องคลั๊จ/เบรคไฟฟ้าแม่เหล็กแบบแห้ง แบบเดียว พร้อมความกระชับไฟเข้าแบบ AC 100/200V 0

VBE แบร็กไฟฟ้าแม่เหล็กแห้งแผ่นเดียว

ประเภท 06ประเภทที่ 12ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20

ทอร์ค: 6 - 200 N·m

รุ่น VBE 0.6 1.2 2.5 5 10 20
ทอมปอร์คการขัดแย้งสแตติก [N·m] 6 12 25 50 100 200
อ่อนแอ J × 10- 4[kg·m2] 0.5 1.5 4.8 14.3 45.0 136
ทิศทางรอบ A 67 86 108 136 170 215
C 35 45 53 66 83 107
D 35 45 52 65 80 107
E 62 82 100 125 156 200
F 85 110 135 165 210 265
G 75 98 122 150 190 240
H 4.5 5.5 6.5 6.5 8.5 11
J 46 60 76 95 120 158
K M3 M4 M5 M6 M8 M10
ทิศทางแกน L 24.5 27.5 31.5 35 40 47.5
R 5.8 7 8.2 10.4 14 17.5
T 1.8 2.1 2.4 2.4 2.7 3
น้ําหนัก [kg] 0.32 0.59 1.1 2.0 3.7 7.0

ซีรี่ย์ V เครื่องคลั๊จ/เบรคไฟฟ้าแม่เหล็กแบบแห้ง แบบเดียว พร้อมความกระชับไฟเข้าแบบ AC 100/200V 1

ตารางประสิทธิภาพ 'ลักษณะการทํางาน'

ประเภท V ประเภท 06ประเภทที่ 12ประเภทที่ 25ประเภท 5 ประเภท 10 ประเภท 20

รุ่น ทอร์คการขัดแย้งสแตติก [N · m] สายโค้ล (20 °C) เวลาการดึงดูดแม่เหล็ก (S) ระยะเวลาการเพิ่มทอร์ค (S) ระยะเวลาการปลดปล่อยของอุปกรณ์อัด (S) จํานวนการหมุนที่อนุญาต (r/min)
ความกระชับกําลัง (DC-V) กระแสไฟฟ้า (A) ความต้านทาน (Ω) ความจุของพลังงาน (W)
VCE06 6 24 0.50 48 12 0.020 0.050 0.020 7000
VBE06 0.010 0.040
VCE12 12 0.65 37 15 0.020 0.050 0.030 6000
VBE12 0.62 39 0.015 0.045
VCE25 25 0.92 26 22 0.030 0.070 0.050 5500
VBE25 0.020 0.060
VCE5 50 1.41 17 33 0.045 0.085 0.070 4500
VBE5 0.025 0.065
VCE10 100 1.60 15 38 0.090 0.130 0.085 3600
VBE10 0.040 0.078 0.035
VCE20 200 2.20 11 53 0.110 0.155 0.095 3000
VBE20 0.055 0.095 0.062



ตารางผลงาน "ภาระงาน"

ประเภท V ประเภท 06ประเภทที่ 12ประเภทที่ 25ประเภท 5 ประเภท 10 ประเภท 20

รุ่น

VCE,VBE

 ช่องว่างปรับได้สูงสุด [mm] หน่วยงานการทํางานที่สามารถปรับได้สูงสุด [J] หน่วยงานการทํางานสูงสุดรวม [J]
0.6 0.5 2.9×107 13×107
1.2 0.6 6.6×107 25×107
2.5 0.7 13×107 49×107
5 0.8 26×107 88×107
10 1.2 62×107 170×107
20 1.5 120×107 320×107

ซีรี่ย์ V เครื่องคลั๊จ/เบรคไฟฟ้าแม่เหล็กแบบแห้ง แบบเดียว พร้อมความกระชับไฟเข้าแบบ AC 100/200V 2

สถานการณ์ที่ใช้ได้:

พื้นที่ใช้งาน:เหมาะสําหรับสาขาอัตโนมัติอุตสาหกรรมที่ต้องการการควบคุมแม่นยําของการส่งทอร์คและเบรก เช่น การแปรรูปเครื่องกล, สายการผลิตอัตโนมัติ, เครื่องจักรบรรจุ, เป็นต้น

สถานที่ติดตั้ง:ทิศทางการติดตั้งที่อิสระ ติดตั้งง่าย เหมาะสําหรับสภาพแวดล้อมการติดตั้งที่ซับซ้อนต่างๆ

ฟังก์ชันของผลิตภัณฑ์

การควบคุมทอร์ค:จําหน่ายวงจรฟอก 6 ถึง 200N · m เพื่อตอบสนองความต้องการภาระที่แตกต่างกัน

คําตอบรวดเร็วสามารถผลิตและปล่อยทอร์คได้อย่างรวดเร็ว เพื่อบรรลุการควบคุมการเคลื่อนไหวอย่างแม่นยําสูง

การทํางานเงียบ:เนื่องจากการใช้การออกแบบการตอบสนองที่ไม่มีความเสียหาย ไม่มีเสียงเกิดขึ้นระหว่างการหมุน ทําให้คุณภาพของสภาพแวดล้อมการทํางานดีขึ้น

การระบายความร้อนและความทนทาน:มันมีความสามารถในการระบายความร้อนที่แข็งแกร่ง เพื่อให้การทํางานที่มั่นคงในระยะยาว พร้อมทั้งมีความทนทานที่ดี

ส่วนเสริม:พร้อมกับสกรู, เครื่องล้างสเปรน, เครื่องระยะ, เครื่องล้างสเปรน, อุปกรณ์ป้องกันและอุปกรณ์เสริมอื่น ๆ เพื่อการติดตั้งและบํารุงรักษาง่าย
