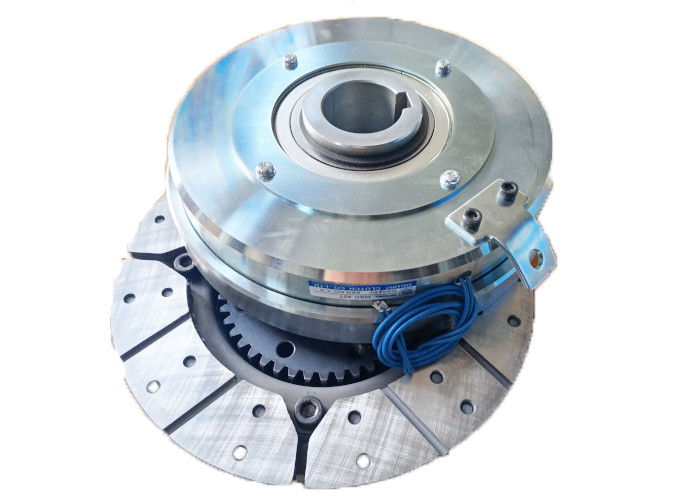

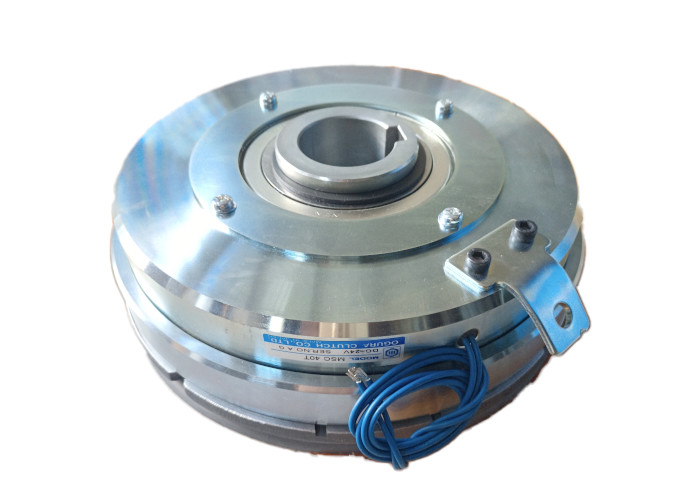

OEM Printer Clutch MS Series Dry Single Board Electromagnetic Clutch/brake

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค

เน้น

เครื่องจับ/เบรคไฟฟ้าแม่เหล็กแผ่นเดียว เครื่องจับเครื่องพิมพ์ OEM
,
OEM Printer Clutch
ความสามารถในการระบายความร้อน

แข็งแกร่ง
ประเภท

เครื่องขับแบบสปไลน์
เพาเวอร์โมเดล

OTPF/H45/H70/H130
วิธีการแก้ไข

คลื่นเต็มเฟสเดียว
ความถี่

50/60Hz
แรงดันไฟฟ้าขาเข้า AC

100V/200V
เอาต์พุต DC

24v
ความสามารถในการปฏิกิริยา

ดีมาก
สถานที่กำเนิด

ญี่ปุ่น
หมายเลขรุ่น

เอ็มเอส ซีรีส์
จำนวนสั่งซื้อขั้นต่ำ

การเจรจา
ราคา

Negotiate
รายละเอียดการบรรจุ

บรรจุภัณฑ์แบบกำหนดเอง

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค

Name: OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค
Brand: YK MICRO CO., LTD.
SKU: เอ็มเอส ซีรีส์
Availability: InStock

button button

รับราคา ติดต่อตอนนี้

รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ

คําอธิบายสินค้า:

ผลิตภัณฑ์ชุด Electromagnetic Clutch&Brake MS ได้ถูกใช้อย่างแพร่หลายในอุปกรณ์เครื่องจักรกลต่างๆ เนื่องจากระยะเวลามอเตอร์คอมที่กว้างขวาง ลักษณะการออกแบบที่ดีเยี่ยม วิธีการติดตั้งที่สะดวกสบายและตัวเลือกการผสมผสานที่หลากหลายโดยการควบคุมแม่นยําของทอร์ค, การระบายความร้อนอย่างมีประสิทธิภาพ, การปรับความสะอาดอัตโนมัติและฟังก์ชันอื่น ๆ, ประสิทธิภาพการทํางานและความน่าเชื่อถือของอุปกรณ์ได้รับการปรับปรุงตอบสนองความต้องการของอุตสาหกรรมสําหรับคลั๊กเกอร์และเบรคที่มีประสิทธิภาพสูง.

ปริมาตรเทคนิค:

MSC - T เครื่องจับไฟฟ้าแม่เหล็กแบบแผ่นเดียวแบบแห้ง [ชนิดหมุน]

ประเภท 12ประเภทที่ 25ประเภทที่ 5 ประเภทที่ 10

ทอร์ค: 12 - 100 N·m

รุ่น		MSC	1.2T	2.5T	5T	10T
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	12	25	50	100
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]	ปลายโรเตอร์	3.3	8.5	22	73
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]	จุดปลายของหมุน	5.5	13.8	39	86
กว้างขวางของเจาะ		d_H7	15	20	25	30
คีย์เวย์		b_E9×t⁺⁰¹⁵	5×17	5×22	7×28	7×33
ทิศทางรอบ	A		90	110	140	175
	C_H7		32	42	52	62
	D		85.1	103.5	133	165
	E		52	65	80	95
	F		5	6	6	10
	G		14	16	16	24
	H		4.5	5.5	5.5	8.5
	J		40	50	62	75
	K₁		3 - 45	3-5 คน5	3-6.5	3-8.5
	K₂		3-M4	3-M5	3-M6	3-M8
ทิศทางแกน	L		50	59	69	85
	M		25	32	35	48
	N		19	19	16	17
	O		6	8	18	20
	P		11	13	21	23.5
	Q		1.4	3	2	3.1
	R		1.6	2	2	2.9
	S		0.3	0.3	0.3	0.4
หมุนที่ใช้กับเครื่องปรับ			6002ZZ	6004ZZ	6205ZZ	6206ZZ
น้ําหนัก [kg]			1.5	2.3	4.2	8.4

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 0

MSC - T Dry Single-board Electromagnetic Clutch [ประเภทหาง]

ประเภท 20 ประเภท 40 ประเภท 70 ประเภท 100

ทอร์ค: 200 - 1000 N·m

รุ่น		MSC	20T	40T	70T	100T
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	200	400	700	1000
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]	ปลายโรเตอร์	221	550	1030	2830
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]	จุดปลายของหมุน	240	550	1240	2630
กว้างขวางของเจาะ		d_H7	40	50	60	70
คีย์เวย์		b_E9×t⁺⁰¹⁵	10x435	15×55	15×65	18×76
ทิศทางรอบ	A		220	260	315	380
	C_H7		80	90	110	125
	D		207.2	243	293	360
	E		120	140	170	210
	F		10	12	13	13
	G		24	28	30	30
	H		8.5	10.5	13	13
	J		94	110	130	150
	K₁		3-8.5	4-10.5	4-13	4-13
	K₂		3-M8	4-M10	4-M12	4-M12
ทิศทางแกน	L		96	110	123	138
	M		53	65	70	80
	N		20	20	25	28
	O		23	25	28	30
	P		27	29	33	35
	Q		3.1	6.8	2.8	14.8
	R		2.9	3.2	3.2	3.2
	S		0.5	0.7	0.7	0.8
หมุนที่ใช้กับเครื่องปรับ			6208ZZ	6210ZZ	6212ZZ	6214ZZ
น้ําหนัก [kg]			14	22	35	52

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 1

MSB Dry เครื่องเบรกไฟฟ้าแม่เหล็ก

ประเภท 12ประเภทที่ 25ประเภทที่ 5

ทอร์ค: 12 - 50 N·m

รุ่น		MSB	1.2	2.5	5
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	12	25	50
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]		5.5	13.8	39
กว้างขวางของเจาะ		d_H7	15	20	25
คีย์เวย์		b_E9×t⁺⁰¹⁵	5×17	5×22	7×28
ทิศทางรอบ	A		90	110	140
	B		28	42	50
	D_H8		46	54	74
	E		85	103	133
	F_h8		115	135	170
	G		100	120	150
	H		4-4.5	4-4.5	4-4.5
ทิศทางแกน	L		50	57.3	67
	M		21	21	20
	N		28	35	45
	P		1	1.3	2
	Q		2	2.4	2.4
	R		31	36	39
	S		0.3	0.3	0.3
น้ําหนัก [kg]			1.2	2.2	4

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 2

MSB เบรกไฟฟ้าแม่เหล็กแห้งแผ่นเดียว

ประเภท 10 ประเภท 20 ประเภท 40 ประเภท 70 ประเภท 100

ทอร์ค: 100 - 1000 N·m

รุ่น		MSB	10	20	40	70	100
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	100	200	400	700	1000
อัตราเฉื่อย	J × 10^{- 4}[kg·m²]		86	250	580	1260	2730
กว้างขวางของเจาะ		d_H7	30	40	50	60	70
คีย์เวย์		b_E9×t⁺⁰¹⁵	7×33	10x435	15×55	15×65	18×76
ทิศทางรอบ	A		175	220	260	315	380
	B		50	72	-	128	-
	D_H8		72	80	110	145	190
	G		85	98	132	170	218
	H		6-6.5	6-8.5	6-10.5	6-125	8-125
ทิศทางแกน	L		81.1	90.8	100	114.5	117
	M		30	20	24	24	17
	N		50	70	76	90	100
	P		1.1	0.8	0	0.5	0
	Q		3.3	2.9	3.7	3.7	3.7
	R		48	52	56	61	59
	S		0.4	0.5	0.7	0.7	0.8
น้ําหนัก [kg]			8	14	21	34	51

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 3

MSCP Dry Single-board Electromagnetic Clutch Device [ประเภทของแกนการสอดคล้อง]

ประเภท 12ประเภทที่ 25ประเภทที่ 5 ประเภทที่ 10

ทอร์ค: 12 - 100 N·m

รุ่น		MSCP	1.2	2.5	5	10
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	12	25	50	100
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์เข้า	3.5	9.3	24	75
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์ออก	6.0	14.3	40	88
กว้างเจาะ		d_h7	15	20	25	30
สล็อตกุญแจ		b_h8×t_{- 002}	5×17	5×22	7×28	7×33
ทิศทางรอบ		A	126	157	197	235
		B	136	156	190	230
		C	110	130	160	200
		D	63	80	102	120
		E	10	12	15	15
		F	98	112	130	150
		G	71	71	71	71
		H	8.5	8.5	11	11
ทิศทางแกน		L	231	264	303	350
		M	168	185	212	246
		N	142	157	180	214
		P	34	42	49	58
		Q	29	37	42	46
		R	27	36	45	54
		S	22	31	40	49
		Y × ความลึก	M5 × 10	M6 × 12	M8 × 16	M8 × 16
น้ําหนัก [kg]			3.5	5.8	10.5	19.0

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 4

หน่วยสอดไฟฟ้าแม่เหล็ก MSCP แบบแห้ง

ประเภท 20 ประเภท 40 ประเภท 70 ประเภท 100

ทอร์ค: 200 - 1000N·m

รุ่น		MSCP	20	40	70 [พิเศษ]	100 [พิเศษ]
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	200	400	700	1000
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์เข้า	240	580	1100	3000
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์ออก	260	590	1280	2900
กว้างเจาะ		d_h7	40	50	60	70
สล็อตกุญแจ		b_h8×t_{- 002}	10x435	15×55	15×65	18×76
ทิศทางรอบ		A	295	350	395	452
		B	280	340	400	460
		C	240	290	340	390
		D	150	180	200	227
		E	18	25	30	30
		F	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
ทิศทางแกน		L	427	508	640	710
		M	288	334	408	468
		N	246	282	320	400
		P	76	94	116	121
		Q	63	80	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y × ความลึก	M10 × 20	M10 × 20	M12 × 25	M12 × 25
น้ําหนัก [kg]			32.5	55	115	150

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 5

MSU เครื่องจับ/เบรคไฟฟ้าแม่เหล็กแผ่นเดียวแบบแห้ง [ประเภทแกนปรับ]

ประเภท 12ประเภทที่ 25ประเภทที่ 5 ประเภทที่ 10

ทอร์ค: 12 - 100N·m

รุ่น		MSU	1.2	2.5	5	10
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	12	25	50	100
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์เข้า	3.5	9.3	24	75
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์ออก	11	27.5	80	173
กว้างเจาะ		d_h7	15	20	25	30
สล็อตกุญแจ		b_h8×t_{- 002}	5×17	5×22	7×28	7×33
ทิศทางรอบ		A	126	157	197	235
		B	136	156	190	230
		C	110	130	160	200
		D	63	80	102	120
		E	10	12	15	15
		F	98	112	130	150
		G	71	71	71	71
		H	8.5	8.5	11	11
ทิศทางแกน		L	244	277	320	373
		M	176	191	220	255
		N	150	165	190	225
		P	34	43	50	59
		R	27	36	45	54
		S	22	31	40	49
		Y × ความลึก	M5 × 10	M6 × 12	M8 × 16	M8 × 16
น้ําหนัก [kg]			5.0	8.0	15.0	25.5

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 6

MSU เครื่องจับ/เบรคไฟฟ้าแม่เหล็กแผ่นเดียวแบบแห้ง [ประเภทแกนปรับ]

ประเภท 20 ประเภท 40 ประเภท 70 ประเภท 100

ทอร์ค: 200 - 1000N·m

รุ่น		MSU	20	40	70 [พิเศษ]	100 [พิเศษ]
ทอมปอร์คการขัดแย้งสแตติก		[N·m]	200	400	700	1000
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์เข้า	240	580	1100	3000
อัตราเฉื่อย	J × 10^{- 4}(kg·m)²)	อุปกรณ์ออก	480	1080	2450	5300
กว้างเจาะ		d_h7	40	50	60	70
สล็อตกุญแจ		b_h8×t_{- 002}	10x435	15×55	15×65	18×76
ทิศทางรอบ		A	295	350	395	452
		B	280	340	400	460
		C	240	290	340	390
		D	150	180	200	227
		E	18	25	30	30
		F	180	205	231	261
		G	71	71	71	71
		H	13	17	21	21
ทิศทางแกน		L	454	540	640	710
		M	300	350	408	468
		N	260	300	320	400
		P	77	95	116	121
		R	72	90	105	110
		S	67	80	90	90
		Y × ความลึก	M10 × 20	M10 × 20	M12 × 25	M12 × 25
น้ําหนัก [kg]			44.0	71.5	145	190

OEM เครื่องพิมพ์คลั๊จ MS Series เครื่องคลั๊จ/เบรค 7

ตารางประสิทธิภาพ [ลักษณะการทํางาน]

ชนิด MS ชนิด 12ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 70, ประเภท 100

รุ่น	ทอร์คการขัดแย้งสแตติก [N · m]	สายโค้ล (20 °C)				เวลาการดึงดูดแม่เหล็ก (S)	ระยะเวลาการเพิ่มทอร์ค (S)	ระยะเวลาการปลดปล่อยของอุปกรณ์อัด (S)	จํานวนการหมุนที่อนุญาต (r/min)
		ความกระชับกําลัง (DC-V)	กระแสไฟฟ้า (A)	ความต้านทาน (Ω)	ความจุของพลังงาน (W)
MSC 1.2T	12	24	0.69	35	17	0.040	0.050	0.040	5500
เอ็มเอสบี 1.2
MSC 2.5T	25	24	1.04	23	25	0.050	0.070	0.060	5000
MSB 2.5
MSC 5T	25	24	1.26	19	30	0.060	0.100	0.060	4000
MSB 5
MSC 10T	50	24	1.46	16.4	35	0.080	0.140	0.090	3600
MSB 10
MSC 20T	100	24	2.09	11.5	50	0.100	0.180	0.110	2600
MSB 20
MSC 40T	400	24	2.70	8.9	65	0.140	0.230	0.140	2400
MSB 40
MSC 7OT	700	24	3.75	6.4	90	0.170	0.300	0.160	2000
MSB 70
MSC 100T	1000	24	4.14	5.8	100	0.220	0.380	0.180	1800
MSB 100

ตารางผลงาน [ภาระงาน]

ชนิด MS ชนิด 12ประเภทที่ 25ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 70, ประเภท 100

รูปแบบ MSC-T,MSB MSCP,MSU	ความจุของงานสูงสุด [J]
1.2	18×10⁷
2.5	27 × 10⁷
5	56×10⁷
10	83×10⁷
20	160×10⁷
40	230×10⁷
70	370×10⁷
100	520×10⁷

สถานการณ์ที่ใช้ได้:

การใช้งานทั่วไป:เหมาะสําหรับอุปกรณ์เครื่องจักรกลต่างๆ รวมถึง แต่ไม่จํากัดเฉพาะ อัตโนมัติอุตสาหกรรม หุ่นยนต์ เครื่องมือเครื่องจักร เครื่องจักรพัสดุ เครื่องจักรพัสดุ

ความยืดหยุ่นในการผสม:ผลิตภัณฑ์คลาชและเบรคส่วนตัว, อุปกรณ์คลาช, การผสมคลาชและเบรค, และชนิดเครื่องจักรต่างๆ สามารถประกอบเพื่อตอบสนองความต้องการของกรณีที่แตกต่างกัน

เพิ่มประสิทธิภาพ:โดยการผลิตและปล่อยทอร์คอย่างรวดเร็ว สามารถทําการกระทําที่แม่นยําได้ โดยปรับปรุงประสิทธิภาพและความแม่นยําในการทํางานของอุปกรณ์

ฟังก์ชันของผลิตภัณฑ์

การควบคุมทอร์ค:สามารถตอบสนองอย่างรวดเร็วและควบคุมการส่งและตัดหมุนแม่นยําอย่างแม่นยํา, รับประกันความมั่นคงและความน่าเชื่อถือในการทํางานของอุปกรณ์

การระบายความร้อนและความทนทาน:ด้วยความสามารถในการระบายความร้อนที่ดีเยี่ยม มันทําให้การควบคุมอุณหภูมิภาพในระหว่างการทํางานระยะยาวและเพิ่มความทนทานของผลิตภัณฑ์

การปรับช่องว่างอัตโนมัติ:พร้อมอุปกรณ์ปรับช่องทางอัตโนมัติ ไม่จําเป็นต้องปรับซองด้วยมือ ลดต้นทุนและเวลาในการบํารุงรักษา

การตอบสนองรวดเร็วระบบไฟฟ้าแม่เหล็กที่ปรับปรุงได้ถูกออกแบบมาเพื่อให้คลาชและเบรคตอบสนองได้อย่างรวดเร็ว เพิ่มประสิทธิภาพการผลิต

อุปกรณ์ป้องกันมีองค์ประกอบป้องกันและอุปกรณ์เสริมอื่น ๆ เพื่อให้ความปลอดภัยเพิ่มเติมและขยายอายุการใช้งานของสินค้า

การสนับสนุนและบริการ

การสนับสนุนลูกค้าตลอด 24 ชั่วโมง ตอบทุกคําถาม
คําแนะนําจากผู้เชี่ยวชาญเกี่ยวกับการเลือกสินค้าและการแก้ปัญหา
ข้อมูลสินค้ารายละเอียด และสื่อการฝึกอบรม
รับประกันและบริการซ่อมแซมเต็ม
การอัพเดทและปรับปรุงสินค้า

การบรรจุและการขนส่ง

เครื่องจับ/เบรคไฟฟ้าแม่เหล็กแบบกระดานเดียวแบบแห้งสาย MS ซีรี่ย์ ถูกบรรจุและส่งในกล่องกระดาษที่ออกแบบมาเพื่อให้สินค้าปลอดภัยและปลอดภัยระหว่างการขนส่งกล่องมีตัวใส่ขนาดที่กําหนดเอง เพื่อใส่สินค้าได้อย่างมั่นคงภายในกล่อง, ผลิตภัณฑ์ถูกห่อในผนังกระโปรงและปูหมอกเพื่อให้มีการผูกและการป้องกันเพิ่มเติมใบบรรจุสินค้าและวัสดุการส่งเสริมการขาย.พัสดุจะส่งผ่านผู้ขนส่งที่น่าเชื่อถือ เช่น UPS หรือ FedEx ข้อมูลการติดตามจะถูกให้แก่ลูกค้าเพื่อติดตามความก้าวหน้าของพัสดุระยะเวลาในการจัดส่งจะแตกต่างกันขึ้นอยู่กับวิธีการส่งที่เลือกและจุดหมาย.

จากนั้นแพคเกจจะถูกส่งผ่านผู้ขนส่งที่น่าเชื่อถือ เช่น UPS หรือ FedEx ข้อมูลการติดตามจะถูกให้แก่ลูกค้าเพื่อติดตามความก้าวหน้าของแพคเกจระยะเวลาในการจัดส่งจะแตกต่างกันขึ้นอยู่กับวิธีการส่งที่เลือกและจุดหมาย.
