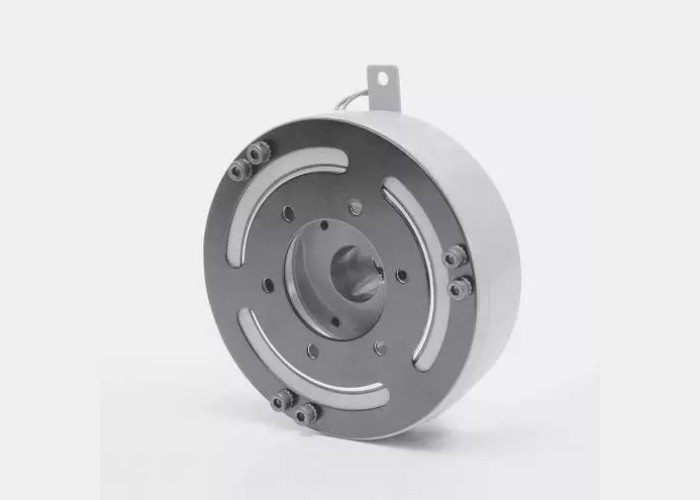

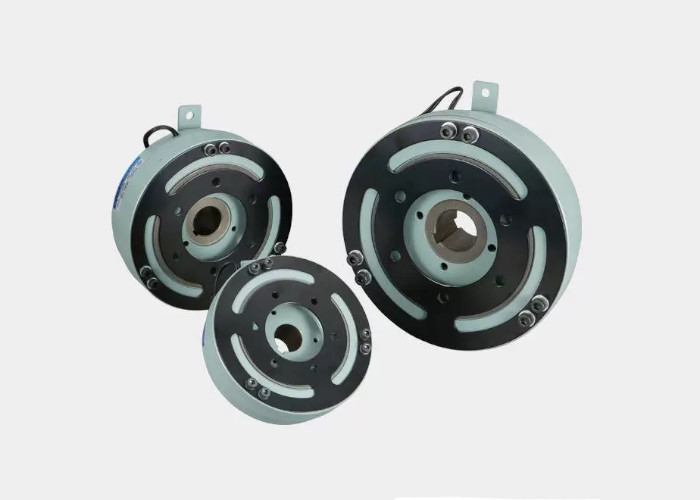

24V DC Output Printer Clutch MMC ซีรี่ย์ เครื่องจับไฟฟ้าแม่เหล็ก
รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ
คําอธิบายสินค้า:
MMC ซีรี่ย์เป็นเครื่องจับไฟฟ้าแม่เหล็กแผ่นเดียวที่แห้ง ออกแบบมาเพื่อตอบสนองสภาพการทํางานที่ยากลําบากของสาขาอุตสาหกรรมต่างๆคลัคเกอร์นี้ได้กลายเป็นทางเลือกที่เหมาะสมสําหรับการส่งกําลังและระบบควบคุมหลายเพราะคุณสมบัติการทํางานที่โดดเด่น, รวมถึงช่วงแรงหมุนที่กว้าง (50-2000N · m), ความต้านทานการสั่นสะเทือนที่ดีเยี่ยม, รูปแบบการขับเคลื่อนสปริงเพลตที่ไม่กลับกัน, ความต้านทานสนิมสูง, และรายละเอียดความดันที่หลากหลาย (DC12V และ DC24V).
ปริมาตรเทคนิค:
MMC - ประเภทของคลาจไฟฟ้าแม่เหล็กสําหรับเครื่องยนต์ [ประเภทของหมุน]
ประเภท 5, ประเภท 10, ประเภท 20 และประเภท 40
ทอร์ค: 50 - 400 N·m
| รุ่น | MMC | 5E | 5G | 10E | 10G | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| รายละเอียดความดัน [DC - V] | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| ทอมปอร์คการขัดสั่นสแตติก | [N·m] | 50 | 100 | 200 | 400 | |||||
| อินเตอร์ติ | Jx10-4(kg · m)2] | ปลายโรเตอร์ | 22 | 73 | 221 | 550 | ||||
| จุดปลายของหมุน | 18 | 59 | 143 | 380 | ||||||
| กว้างเจาะ | dH7 | 25 | 30 | 40 | 50 | |||||
| คีย์เวย์ | bE9×t+025 | 7×28 | 7×33 | 10x435 | 15×55 | |||||
| ทิศทางรอบ | A | 141 | 176 | 221 | 261 | |||||
| CH9 | 52 | 70 | 92 | 115 | ||||||
| D | 133 | 165 | 207.2 | 243 | ||||||
| E | 80 | 95 | 120 | 140 | ||||||
| F | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| H | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| J | 70 | 92 | 118 | 142 | ||||||
| K | 6-M6 × 12 | 6-M8 × 16 | 6-M10 × 20 | 8-M10 × 20 | ||||||
| ทิศทางแกน | L | 56.1 | 71.3 | 79.8 | 90.2 | |||||
| M | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16.5 | 18 | 16.2 | ||||||
| P | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| Q | 2 | 3.1 | 3.1 | 6.8 | ||||||
| R | 2 | 2.9 | 2.9 | 3.2 | ||||||
| S | 0.3~05 | 0.3~05 | 0.4~0.6 | 0.5~0.7 | ||||||
| ยู | 400 | 370 | 410 | 380 | ||||||
| น้ําหนัก [kg] | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC - ประเภทของคลาจไฟฟ้าแม่เหล็กสําหรับเครื่องยนต์ [ประเภทของหมุน]
ประเภท 70 ประเภท 100 ประเภท 200
ทอร์ค: 700 - 2000 N·m
| รุ่น | MMC | 70E | 70 กรัม | 100E | 100G | 200G | ||
|---|---|---|---|---|---|---|---|---|
| รายละเอียดความดัน [DC - V] | 12 | 24 | 12 | 24 | 24 | |||
| ทอมปอร์คการขัดสั่นสแตติก | [N·m] | 700 | 1000 | 2000 | ||||
| อินเตอร์ติ | Jx10-4(kg · m)2] | ปลายโรเตอร์ | 1030 | 2800 | 6300 | |||
| จุดปลายของหมุน | 980 | 2100 | 3800 | |||||
| กว้างเจาะ | dH7 | 60 | 70 | 80 | ||||
| คีย์เวย์ | bE9×t+025 | 15×65 | 18×76 | 20×86 | ||||
| ทิศทางรอบ | A | 316 | 381 | 400 | ||||
| CH9 | 150 | 185 | 185 | |||||
| D | 293 | 360 | 375 | |||||
| E | 170 | 210 | 220 | |||||
| F | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| H | 13 | 13 | 13 | |||||
| J | 180 | 220 | 220 | |||||
| K | 8-M10 × 20 | 8-M12 × 25 | 8-M16 × 30 | |||||
| ทิศทางแกน | L | 100.4 | 111.3 | 144.1 | ||||
| M | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28.8 | |||||
| P | 14.8 | 19.8 | 26 | |||||
| Q | 2.8 | 14.8 | 5 | |||||
| R | 3.2 | 3.2 | 5 | |||||
| S | 0.6~0.8 | 0.7~0.9 | 0.7~0.9 | |||||
| ยู | 370 | 340 | 300 | |||||
| น้ําหนัก [kg] | 32 | 47.3 | 79 | |||||
ตารางประสิทธิภาพ (ลักษณะการทํางาน)
ประเภท MMC ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 70, ประเภท 100, ประเภท 200
| รุ่น | ทอร์คการขัดแย้งสแตติก [N · m] | สายโค้ล (20 °C) | เวลาการดึงดูดแม่เหล็ก (S) | ระยะเวลาการปลดปล่อยของอุปกรณ์อัด (S) | จํานวนการหมุนที่อนุญาต (r/min) | ||||
| ความกระชับกําลัง (DC-V) | กระแสไฟฟ้า (A) | ความต้านทาน (Ω) | ความจุของพลังงาน (W) | ||||||
| MMC5 | E | 50 | 12 | 2.50 | 4.80 | 30 | 0.050 | 0.090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| MMC10 | E | 100 | 12 | 2.92 | 4.11 | 35 | 0.070 | 0.150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | E | 200 | 12 | 4.17 | 2.88 | 50 | 0.080 | 0.140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| MMC40 | E | 400 | 12 | 5.41 | 2.22 | 65 | 0.120 | 0.160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| MMC70 | E | 700 | 12 | 7.50 | 1.60 | 90 | 0.180 | 0.180 | 2500 |
| G | 24 | 3.75 | 6.4 | ||||||
| MMC100 | E | 1000 | 12 | 8.33 | 1.44 | 100 | 0.200 | 0.200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0.400 | 0.400 | 1600 | |
จํานวนงาน
ประเภท MMC ประเภท 5, ประเภท 10, ประเภท 20, ประเภท 40, ประเภท 70, ประเภท 100 และประเภท 200
| รุ่น | ความสว่างที่ปรับได้สูงสุด [mm] | ความจุในการทํางานสูงสุดที่ปรับได้ [J] | ความจุของงานสูงสุด [J] |
|---|---|---|---|
| 5 | 1.3 | 13 × 107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28 × 107 | 71 × 107 |
| 40 | 1.3 | 40×107 | 100 × 107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
สถานการณ์ที่ใช้ได้:
เครื่องจับไฟฟ้าแม่เหล็ก MMC ซีรี่ย์ถูกใช้อย่างแพร่หลายในอุปกรณ์เครื่องกลต่างๆ ที่ต้องการการควบคุมที่แม่นยําและการส่งพลังงานที่ประสิทธิภาพผลงานสูงและความน่าเชื่อถือทําให้มันมีบทบาทสําคัญในสาขา เช่น เครื่องยนต์รถยนต์, สายการผลิตอัตโนมัติอุตสาหกรรม, อุปกรณ์เครื่องจักรหนัก, อุปกรณ์เครื่องมือและอุปกรณ์ยก.และการปรับทอร์ค, ผลงานของ MMC ซีรีส์คลาชเป็นเฉพาะอย่างยิ่ง
ฟังก์ชันของผลิตภัณฑ์
ระยะเวลามอร์คที่กว้าง:
พื้นที่ใช้งานเฉพาะ:ให้บริการหลากหลายตัวเลือกของทอร์คจาก 50N · m ถึง 2000N · m เพื่อตอบสนองความต้องการภาระที่แตกต่างกัน
ความยืดหยุ่นในการใช้งาน:ระยะเวลามอร์คที่กว้างขวาง ทําให้คลาชซีรี MMC เหมาะสําหรับการใช้งานอุตสาหกรรมที่หลากหลาย สามารถจัดการกับภาระเบาถึงหนัก
ความทนทานต่อการสั่นสะเทือนที่ดี
การออกแบบสปริงพิเศษการใช้สปริงพิเศษ เพื่อรับมือการสั่นสะเทือนและกระแทกอย่างมีประสิทธิภาพ เพื่อรับประกันการทํางานที่มั่นคงของคลาชในสภาพแวดล้อมที่รุนแรง
ความทนทาน:การออกแบบความต้านทานการสั่นแรงสูง ช่วยยืดอายุการใช้งานของคลาช และลดต้นทุนในการบํารุงรักษา
ไม่มีการปลดหลัง:
วิธีการขับเคลื่อนสปริงใบ:อุปกรณ์ประกอบไฟถูกขับเคลื่อนโดยสปริงใบ โดยไม่มีความสะอาดด้านหลังในทิศทางรอบตัว ลดความผิดพลาดในการส่ง
เสียงเสียงต่ํา:การออกแบบที่ไม่มีช่องว่างด้านหลัง ทําให้คลาชเรียบและเงียบกว่าในระหว่างการใช้งาน
ความสามารถในการป้องกันสนิมสูง
การฉีดผิว:พื้นผิวคลาชได้รับการปรับปรุงพิเศษเพื่อเพิ่มความสามารถในการป้องกันสนิม
น้ํามันและน้ํามันประปาพิเศษ:หมุนลูกกลมใช้น้ํามันและน้ํามันพิเศษเพื่อเพิ่มความทนทานต่อสนิมและรักษาการทํางานที่มั่นคง แม้กระทั่งในสภาพอากาศที่มีอุณหภูมิสูง
รายละเอียดความดันที่หลากหลาย:
การเลือกความกระชับกําลัง:มีให้ผู้ใช้เลือก 2 แบบความดัน คือ DC12V และ DC24V ตามความต้องการจริงของตน
การสนับสนุนพลังงานจากแบตเตอรี่แบตเตอรี่สามารถใช้โดยตรงเป็นแหล่งพลังงาน ปรับปรุงความยืดหยุ่นและความสะดวกในการใช้งาน
การติดตั้งง่าย:
หนุนหมุนลูกกลม:โยกแม่เหล็กของคลาชถูกสนับสนุนโดยหมุนลูกบอล ที่ติดตั้งง่ายและไม่มีข้อจํากัดทิศทาง
การควบคุมไฟฟ้าง่าย:นอกเหนือจากการติดตั้งง่าย การควบคุมไฟฟ้ายังง่ายมาก ลดความยากลําบากในการใช้งาน
อุปกรณ์เสริมครบวงจร:
อุปกรณ์เสริมรองรับ:จําหน่ายอุปกรณ์เสริม เช่น หมัด, กระปุกสาย, เครื่องเชื่อม และองค์ประกอบป้องกัน เพื่อการติดตั้งและบํารุงรักษาโดยผู้ใช้ง่าย
เครื่องเชื่อมสายไฟและเครื่องเชื่อม:ใช้สายไฟ AMP และเครื่องเชื่อม เพื่อให้เชื่อมต่อที่ปลอดภัยและการส่งสายไฟที่มั่นคง
