การหยุดทันที เบรกไฟฟ้าแม่เหล็ก
,100N・m เบรกไฟฟ้าแม่เหล็ก
,เครื่องเบรกไฟฟ้าแม่เหล็ก SNB-N
-
ช่วงแรงบิด1～100นิวตันเมตร
-
แรงบิดเริ่มต้น70% ของเอกสารจําแนกทอร์ค
-
โวลเตชั่นกระแสตรง24โวลต์/90โวลต์
-
ความต้านทานการสึกหรอแข็งแกร่ง
-
รุ่นหนา / หนาแน่น
-
ชนิดของประเภทเบรค/ยึดใช้ได้สองประการ
-
วิธีการแก้ไขคลื่นเต็มเฟสเดียว
-
แรงดันไฟฟ้าขาเข้า AC100V/200V
-
สถานที่กำเนิดญี่ปุ่น
-
ชื่อแบรนด์OGURA
-
หมายเลขรุ่นซีรีย์ SNB-N
-
จำนวนสั่งซื้อขั้นต่ำการเจรจา
-
ราคาNegotiate
-
รายละเอียดการบรรจุบรรจุภัณฑ์แบบกำหนดเอง

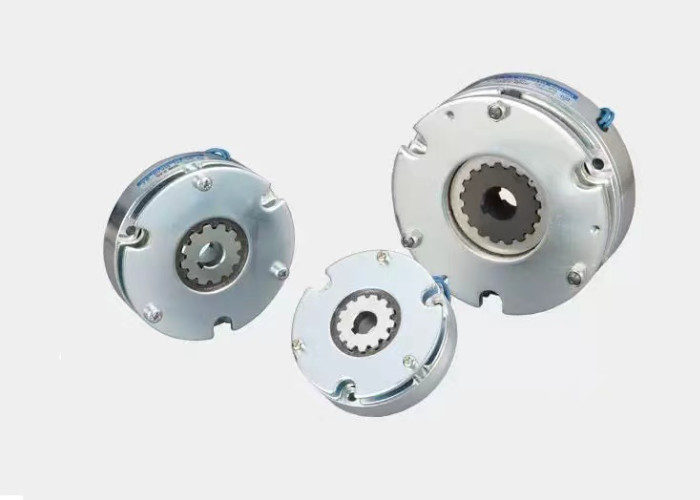

SNB-N ซีรีส์ หยุดทันที ไม่ตื่นเต้น ปริมาณแรงฟรีแรงฟรีไฟฟ้าแม่เหล็ก 1 ราคา 100N・m
รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ
คําอธิบายสินค้า:

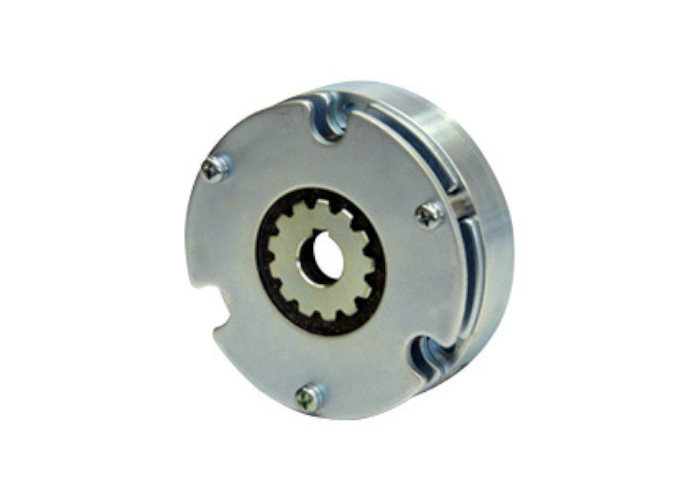

SNB-N Series เป็นเบรคไฟฟ้าแม่เหล็กที่ใช้ได้ทั้งในการเบรคและการยึดเบรกนี้ใช้โครงสร้างปิดสปริงมันสามารถผลิตทอร์คอย่างรวดเร็วและดําเนินการเบรกอย่างรวดเร็ว โดยเหมาะสมกับความต้องการของเบรกความปลอดภัยการออกแบบบางและคอมแพคตของมันมีความเหมาะสมสูงกับธรรมชาติคอมแพคตของ servo มอเตอร์และเครื่องจักรและอุปกรณ์ที่หลากหลาย.เบรคซีรีส์ SNB-N ใช้วัสดุต่อต้านการขัดแย้งที่ทนทานต่อการสวมใส่เพื่อรับประกันความทนทาน และมีฟังก์ชันการปลดมือส่งผลกระทบที่สําคัญระหว่างการติดตั้งอุปกรณ์หรือการขาดไฟฟ้า.
ปริมาตรเทคนิค:
SNB-N เบรกทํางานที่ไม่ตื่นเต้น [สําหรับเบรก]
ประเภท 01ประเภท 02ประเภท 04ประเภท 08
ทอร์ค: 1 ถึง 8N·m
| รุ่น | SNB-N | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| รายละเอียดความดัน DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| ทอมปอร์คการขัดแย้งสแตติก | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| อินเนอร์เซีย | J × 10-4〔กิโลกรัม2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| กว้างขวางของเจาะ | dH7 | 12 | 12 | 14 | 19 | |||||
| คีย์เวย์ | bE9×t+015 | 4x135 | 4x135 | 5×16 | 5×21 | |||||
| ทิศทางรอบ | A | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| ทิศทางแกน | L | 30 | 32 | 35 | 41 | |||||
| M | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 19.5 | 21 | 22 | 25.5 | ||||||
| Q | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(ผ่านการหยุด) | 0.1~0.25 | 0.1~0.25 | 0.1~0.25 | 0.1~0.25 | ||||||
| น้ําหนัก (kg) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N เบรกทํางานที่ไม่ตื่นเต้น [สําหรับเบรก]
ประเภท 12ประเภทที่ 25ประเภท 5 ประเภท 10
ทอร์ค: 12 ถึง 100 N·m
| รุ่น | RNB-N | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5K | 10G | 10K | |
| รายละเอียดความดัน DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| ทอมปอร์คการขัดแย้งสแตติก | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| อินเนอร์เซีย | J × 10-4〔กิโลกรัม2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| กว้างขวางของเจาะ | dH7 | 19 | 24 | 28 | 32 | |||||
| คีย์เวย์ | bE9×t+015 | 5×21 | 7×27 | 7×31 | 10x355 | |||||
| ทิศทางรอบ | A | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| ทิศทางแกน | L | 54 | 59 | 71 | 83 | |||||
| M | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(ผ่านการหยุด) | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.2~035 | ||||||
| น้ําหนัก (kg) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
ตารางประสิทธิภาพ (ลักษณะการทํางาน)
ประเภท SNB-N [สําหรับเบรก] ประเภท 01ประเภท 02ประเภท 04ประเภท 08ประเภทที่ 12ประเภทที่ 25ประเภทที่ 5 ประเภทที่ 10
|
รุ่น SNB-N |
ข้อมูลของทอร์ค (N · m) | สายโค้ล (20 °C) | ระยะเวลาการดึงดูดแม่เหล็ก (ms) | ระยะเวลาการปลดปล่อยอุปกรณ์ติดตั้ง (ms) | จํานวนการหมุนที่อนุญาต ((R/ | ||||
| ความดันแบบ DC (V) | กระแส DC (A) | ความต้านทาน (Ω) | ความจุของพลังงาน (W) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
ตารางผลงาน (ภาระงาน)
ประเภท SNB-N [สําหรับเบรก] ประเภท 01ประเภท 02ประเภท 04ประเภท 08ประเภทที่ 12ประเภทที่ 25ประเภท 5 ประเภท 10
| รุ่น SNB-N |
ช่องว่างปรับได้สูงสุด [mm] | หน่วยงานการทํางานที่สามารถปรับได้สูงสุด [J] | หน่วยงานการทํางานสูงสุดรวม [J] | อัตราการทํางานสูงสุด [W] |
| 0.1 | 0.55 | - | 1.6 × 107 | 33 |
| 0.2 | 0.55 | - | 1.9×107 | 41 |
| 0.4 | 0.60 | - | 3.0 × 107 | 57 |
| 0.8 | 0.60 | - | 5.6 × 107 | 98 |
| 1.2 | 0.65 | 5.5 × 107 | 2.0 × 108 | 98 |
| 2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
| 5 | 0.70 | 9.1 × 107 | 4.8×108 | 115 |
| 10 | 0.80 | 1.6 × 108 | 7.9×108 | 212 |
สถานการณ์ที่ใช้ได้:
เบรกซีรีย์ SNB-N มีการใช้งานที่หลากหลายและไม่จํากัด เนื่องจากการทํางานแบบสองแบบของเบรกและการถือมันสามารถใช้ในระบบเครื่องกลต่างๆ ที่ต้องการความเร็วในการเบรกและการถือ, เช่นสายการผลิตอัตโนมัติ, จับหุ่นยนต์, และอุปกรณ์ส่งส่ง, ฯลฯผลประกอบการเบรกที่โดดเด่นและการออกแบบที่คอมแพคตทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานในอุตสาหกรรมมากมาย.
ฟังก์ชันของผลิตภัณฑ์
ปฏิบัติการเบรก:เมื่อโค้ลไม่ใช้พลังงาน เครื่องปรับกําลังถูกกดต่อกับแผ่นการคดด้วยแรงสปริงเพื่อบรรลุผลการเบรก
การรักษาฟังก์ชัน:ในสภาพเบรกมันสามารถรักษาสภาพสถิติของระบบเครื่องกลได้อย่างมั่นคง เพื่อป้องกันการเคลื่อนไหวโดยอุบัติเหตุ
ตอบไว:โดยใช้หลักการของแม่เหล็กไฟฟ้า, สายโค้ลดึงตัวของอาร์เมทช์อย่างรวดเร็วหลังจากที่ได้รับพลังงาน, ปล่อยเบรค, และบรรลุการตอบสนองอย่างรวดเร็ว.
การปล่อยด้วยมือ:สําหรับรุ่นบางรุ่น (1.2-10) มีฟังก์ชันการปลดเบรคด้วยมือ สามารถปลดเบรคโดยการกําหนดโบลท์ ทําให้การติดตั้งและบํารุงรักษาอุปกรณ์ง่ายขึ้น
การปรับช่องว่าง:รุ่นบางรุ่นรองรับการปรับช่องว่าง ซึ่งสามารถปรับช่องว่างระหว่างเครื่องปรับและยางแม่เหล็กตามการใช้งานจริง เพื่อให้แน่ใจว่ามีผลในการเบรก
ทนทานและทนนาน:การใช้วัสดุการขัดขัดที่ทนทานต่อการสกัด เพื่อให้ความสามารถในการเบรคของเบรคมั่นคง ระหว่างการใช้งานยาวนาน
