เน้น
เครื่องเบรกเข้า 100V/200V AC
,เบรคปรับคลื่นเต็มระยะเดียว
,เครื่องเบรก RNB-N
-
ช่วงแรงบิด2～200นิวตันเมตร
-
โวลเตชั่นกระแสตรง24โวลต์/กระแสตรง90โวลต์
-
วิธีการแก้ไขคลื่นเต็มเฟสเดียว
-
ความถี่50/60Hz
-
แรงดันไฟฟ้าขาเข้า AC100V/200V
-
เอาต์พุต DC24V/90V
-
สถานที่กำเนิดญี่ปุ่น
-
ชื่อแบรนด์OGURA
-
หมายเลขรุ่นซีรีย์ RNB-N
-
จำนวนสั่งซื้อขั้นต่ำการเจรจา
-
ราคาNegotiate
-
รายละเอียดการบรรจุบรรจุภัณฑ์แบบกำหนดเอง

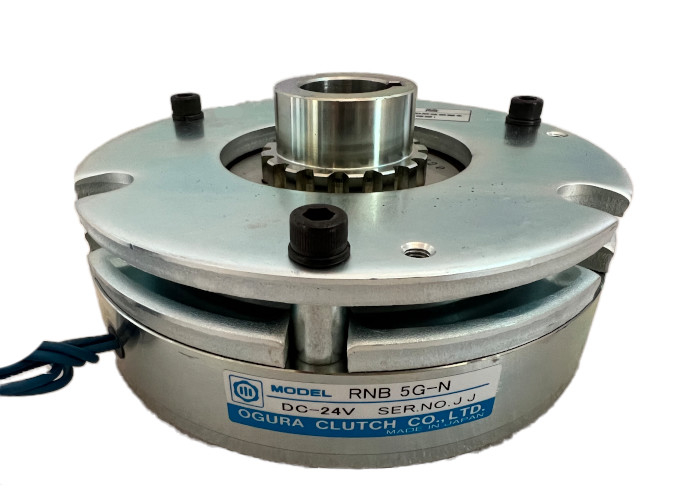

เครื่องเบรกแบบ RNB-N ที่ใช้พลังงานสําหรับ 100V / 200V AC
รูปภาพ, รูปแบบ, ปารามิเตอร์ และข้อมูลอื่นๆ ที่เกี่ยวข้องที่แสดงในสินค้ามีเป้าหมายเพื่ออ้างอิงเท่านั้น หากคุณกําลังค้นหาสินค้าที่เกี่ยวข้องกับสาขาต่างๆ เช่น องค์ประกอบอิเล็กทรอนิกส์ส่วนประกอบความแม่นยํา, อัตโนมัติสํานักงาน, และอัตโนมัติโรงงาน, หรือถ้าคุณต้องการผลิตภัณฑ์ที่กําหนดเองในด้านนี้ ยินดีต้อนรับที่จะติดต่อเราผ่านแบบฟอร์มปรึกษา, โทรศัพท์หรือวิธีใดก็ตามที่คุณพบว่าสะดวกเราจะตอบคุณเร็วที่สุดเท่าที่จะทําได้เรามักจะยึดมั่นในเป้าหมายของการพยายามให้ดีที่สุดเพื่อให้บริการคุณภาพสูงสุด เราหวังที่จะสร้างความสัมพันธ์การร่วมมือที่เป็นมิตรและมั่นคงกับคุณ
คําอธิบายสินค้า:

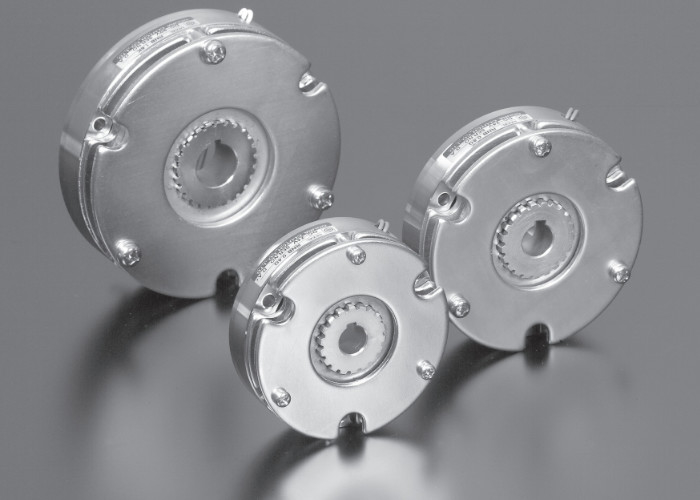

เบรคการขับเคลื่อนที่ไม่ตื่นเต้นของซีรีส์ RNB-N เป็นผลิตภัณฑ์เบรคที่มีประสิทธิภาพสูงและคอมแพคต์ที่มีลักษณะเช่น เบรคเร็ว, ทอร์คสูง, และการปล่อยด้วยมือมันถูกใช้อย่างแพร่หลายในฉากอุตสาหกรรมที่ต้องการการถือและหยุดฉุกเฉินรายละเอียดของพารามิเตอร์และคําแนะนําการติดตั้ง ให้ผู้ใช้งานกับการสนับสนุนทางเทคนิคที่ครบวงจรและน่าเชื่อถือ
ปริมาตรเทคนิค:
RNB-N เบรกทํางานที่ไม่ตื่นเต้น [สําหรับการรอ]
0.2 ประเภท 0.4 ประเภท 0.8 ประเภท 1.6
ทอร์ค: 2 - 16 N·m
| รุ่น | RNB-N | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| รายละเอียดความดัน DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| ทอมปอร์คการขัดแย้งสแตติก | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| อินเนอร์เซีย | J × 10-4〔กิโลกรัม2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| กว้างขวางของเจาะ | dH7 | 12 | 12 | 14 | 19 | |||||
| คีย์เวย์ | bE9×t+015 | 4x135 | 4x135 | 5×16 | 5×21 | |||||
| ทิศทางรอบ | A | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | - | ||||||
| ทิศทางแกน | L | 30 | 32 | 35 | 41 | |||||
| M | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 18 | 16 | 14 | 15 | ||||||
| Q | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(ผ่านการหยุด) | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.15 ~ 0.3 | ||||||
| น้ําหนัก (kg) | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
RNB-N เบรกทํางานที่ไม่ตื่นเต้น [สําหรับการรอ]
ประเภท 3 ประเภท 5 ประเภท 10 ประเภท 20
ทอร์ค: 30 - 200 N·m
| รุ่น | RNB-N | 3G | 3K | 5G | 5K | 10G | 10K | 20G | 20K | |
| รายละเอียดความดัน DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| ทอมปอร์คการขัดแย้งสแตติก | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| อินเนอร์เซีย | J × 10-4〔กิโลกรัม2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| กว้างขวางของเจาะ | dH7 | 19 | 24 | 28 | 32 | |||||
| คีย์เวย์ | bE9×t+015 | 5×21 | 7×27 | 7×31 | 10x355 | |||||
| ทิศทางรอบ | A | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| ทิศทางแกน | L | 53.5 | 56.5 | 71 | 81 | |||||
| M | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S ((ผ่านการหยุด) | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.15 ~ 0.3 | 0.2~035 | ||||||
| น้ําหนัก (kg) | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
ตารางประสิทธิภาพ (ลักษณะการทํางาน)
ประเภท RNB-N [สําหรับการถือ] ประเภท 0.2 ประเภท 0.4 ประเภท 0.8 ประเภท 1.6 ประเภท 3 ประเภท 5 ประเภท 10 ประเภท 20
|
รุ่น RNB-N |
ข้อมูลของทอร์ค (N · m) | สายโค้ล (20 °C) | ระยะเวลาการดึงดูดแม่เหล็ก (ms) | ระยะเวลาการปลดปล่อยอุปกรณ์ติดตั้ง (ms) | จํานวนการหมุนที่อนุญาต ((r/min) | ||||
| ความดันแบบ DC (V) | กระแส DC (A) | ความต้านทาน (Ω) | ความจุของพลังงาน (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
สถานการณ์ที่ใช้ได้:
การรักษาฟังก์ชัน:ให้แรงเบรกผ่านภาวะที่ไม่ตื่นเต้น เมื่อต้องการการถือภาระที่มั่นคง
หยุดฉุกเฉินในกรณีฉุกเฉิน, พลังงานสามารถตัดออกอย่างรวดเร็ว, และการเบรกอย่างรวดเร็วสามารถบรรลุผ่านแรงสปริงเพื่อรับรองความปลอดภัยของอุปกรณ์.
การใช้งานในอุตสาหกรรม:ใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ, เส้นการผลิต, เครื่องมือเครื่องจักร และสาขาอื่น ๆ เพื่อรับประกันความมั่นคงและความปลอดภัยของการทํางานของอุปกรณ์
ฟังก์ชันของผลิตภัณฑ์
กระบวนการที่ไม่กระตุ้น:เมื่อโค้ลไม่ใช้พลังงาน เครื่องเบรคอยู่ในสภาพเบรค; หลังจากเปิดไฟ เครื่องบิดถูกดึงดูดโดยยางแม่เหล็กและเบรคถูกปล่อย
การเบรกเร็ว:การใช้แรงสปริงเพื่อบรรลุความเร็วในการเบรค, ด้วยเวลาตอบสนองในการเบรคที่สั้นและมีผลในการเบรคที่ดี
การปล่อยด้วยมือ:บางรุ่น (3-20) รองรับฟังก์ชันการปลดมือ, ซึ่งปลดเบรคโดยผลักหมัดด้วยพับ, อํานวยความสะดวกในการบํารุงรักษาและแก้ปัญหาอุปกรณ์.
ธาตุป้องกัน:แนะนําให้ใช้องค์ประกอบป้องกันที่ติดตั้งในตัว หรือองค์ประกอบป้องกันที่เชื่อมต่อพร้อมกันกับโค้ล เพื่อป้องกันอุปกรณ์ไฟฟ้าจากความเสียหาย
